首页 > 防腐材料1 > 热收缩套

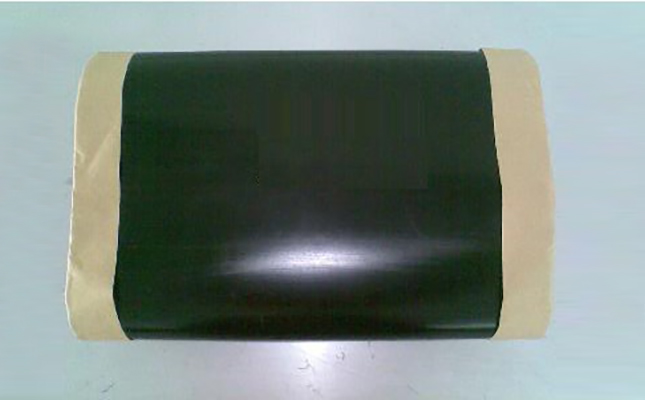

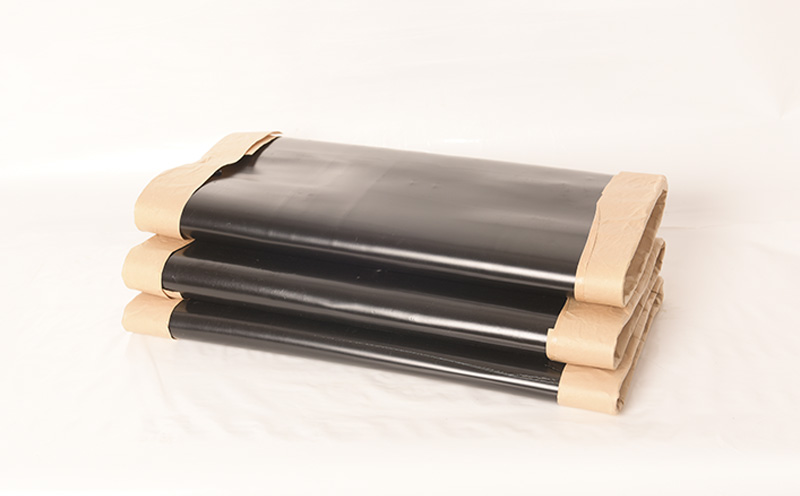

热收缩套

　　热收缩套，又名：热收缩闭口套，是用于埋地和架空钢质管道焊接时的焊缝预留处，进行防腐或保温补口的一种管状热缩材料。
　　热收缩闭口套是由辐射交联聚烯烃基材管和特种密封胶粘剂经复合加工而成。安装时需在管道焊接前套入，选用火焰对热收缩套进行施工，经热烤后中间的胶粘剂与基材、钢表面或环氧涂层有效结合后，形成粘接牢固、密闭严紧，以及阻止各种因素侵蚀的防腐保护整体，为石油、天然气、化工、城建等行业钢质管网中补口处，提供长效可靠的防腐蚀保证。
　　我公司遵照GB/T 23257及EN 12068生产的热收缩闭口套，多年来已在国内外创下很多优良的业绩。成为广大用户可信赖的管道防腐保温补口热收缩套厂家。

产品性能

科目	项目			单位	60C	80C
胶层	软化点			℃	103	120
	搭接剪切强度		23℃	Mpa	1.05	1.30
	搭接剪切强度		运行温度下	Mpa	0.09	0.10
基材	密度			g/cm³	0.94	0.94
	拉伸强度			Mpa	24	24
	断裂伸长率			%	600	600
	硬度			Shore D	57	57
	体积电阻率			Ω·m	2.0×10¹³	2.0×10¹³
	介电强度			MV/m	40	40
安装完成	抗冲击性			J	＞15	＞15
	剥离强度	对钢		N/cm	75	-
		对底漆钢		N/cm	82	85
		对PE层		N/cm	90	90
	阴极剥离			mm	13	14
	吸水率			%	0.04	0.04
	低温柔性			℃	-65	-65
运行温度				℃	65	85
最低安装温度				℃	70	70

供货信息

a.颜色：黑色
b.胶层厚度：0.9～1.2mm
c.基材厚度：1.1～1.5mm
d.标准长度：250~720mm
e.包装：纸箱/编织袋

产品特点：

a.与多表层兼容
b.耐磨损、抗蠕变、抗冲击
c.抗紫外线、耐热老化
d.应用范围广，安装简便、省工省时

使用方法：

a.防腐保护补口段表面处理：除焊渣、除毛刺、清油污和杂物，并保持清洁干燥。除锈符合GB/T 8923要求，手工应达St3级，机械应达到Sa2.5级。
b.二层结构时，预热后直接安装；三层结构时，需在预热后将环氧底漆均匀涂刷再做安装。

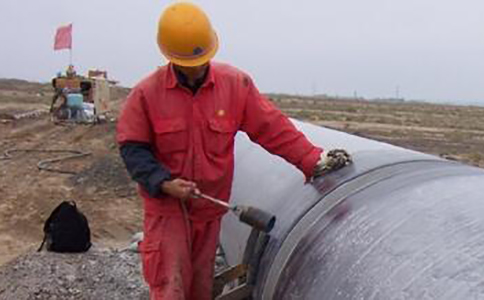

c.用烤枪（汽油喷灯）将待防腐段预热至产品要求温度，将热缩套管移至防腐段，用木楔等物支撑，尽量使套与钢管同心。注意热缩套与钢管原预制两端防腐层搭接应不小于50m。
d.依照产品安装温度要求调整火焰，沿热收缩套径向均匀加热，（排出空气避免出现汽包和皱痕）套体受热力作用收缩，内层热熔胶同时熔化紧密包覆管道表面，并达到套的两端有胶溢出。其后选用硅橡胶辊轮进行整平压实。
e.禁止雨、雪、雾天湿度＞85%情况下和风沙较大环境下不加防护露天施工。

运输贮存：

a.直立、防暴晒、防雨淋、防止压坏变形。
b.应在阴凉，温度5～30℃，相对湿度＜75%的库房中存放，并远离热源与明火。
c.保质期限12个月。
