聚乙烯防腐颗粒

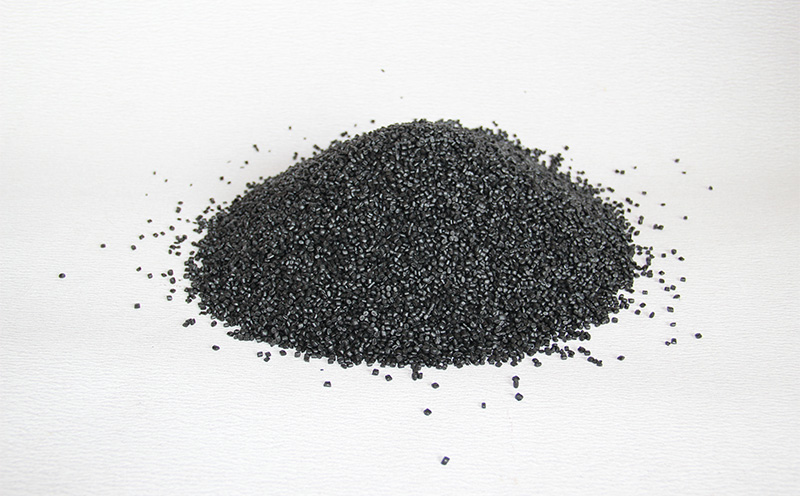

聚乙烯防腐颗粒，又名：聚乙烯专用料。主要用于石油、化工、城建行业中埋地或架空的输油、输气、给排水，介质温度＜200℃的钢质管道外壁二层结构/三层结构聚乙烯防腐蚀保护层。
我公司聚乙烯防腐颗粒，是针对高密度聚乙烯（HDPE）耐环境应力性能高，使其满足GB/T 23257-2017技术标准要求，并专为埋地钢质管道选用聚乙烯防腐层时所研制的新一代材料。是以高、低两级密度的聚乙烯树脂为主料，添加抗环境应力开裂材料和优质的抗氧化材料、防老化材料及多元素的新性能助剂母粒，通过双螺高混塑化、挤出、切粒、分离、筛选等流程精制而成。
聚乙烯防腐专用料经多年来应用验证，各项技术指标完全达到所执行的标准要求，已创下诸多的优良业绩，成为广大用户可信赖的聚乙烯防腐颗粒，厂家。
性能指标
|
项目名称 |
单 位 |
数 值 |
项目名称 |
单 位 |
数 值 |
||
|
聚乙烯专用料 |
聚乙烯专用料压片 |
||||||
|
密 度 |
g/cm3 |
0.96 |
体积电阻率 |
Ω·m |
8.42×1013 |
||
|
色母含量 |
% |
2.1 |
耐环境应力开裂(F50,50℃) |
h |
1650 |
||
|
熔体流动速率 |
g/10min |
0.49 |
耐化学介质腐蚀(23±2℃,7d) |
10%HCI |
拉伸强度率 |
% |
90.4 |
|
氧化诱导期 |
Min |
52.5 |
断裂伸长率 |
% |
95.3 |
||
|
耐热老化 |
% |
14.3 |
10%NaOH |
拉伸强度率 |
% |
95.0 |
|
|
聚乙烯专用料压片 |
断裂伸长率 |
% |
98 |
||||
|
拉伸强度 |
MPa |
25.6 |
10%NaCI |
拉伸强度率 |
% |
95.9 |
|
|
断裂伸长率 |
% |
807 |
断裂伸长率 |
% |
100 |
||
|
维卡软化点 |
℃ |
120 |
耐紫外线老化 |
拉伸强度率 |
% |
81.3 |
|
|
脆化温度 |
℃ |
-66 |
断裂伸长率 |
% |
82.9 |
||
|
电气强度 |
MV/m |
29.5 |
压痕硬度(23±2℃） |
mm |
0.13 |
||
供货信息
a.颜色：黑
b.包装：塑编复合袋
c.净重：25kg/袋，可按用户需求进行
产品特点：
a.耐应力，不开裂
b.抗冲击、高电阻
c.低温韧性好
d.抗紫外线、耐老化
使用方法：

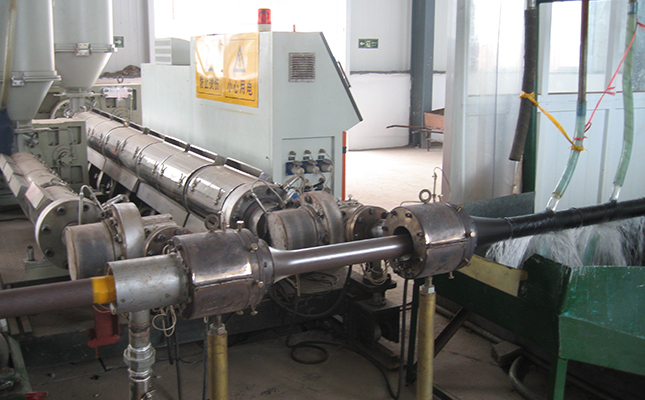

加工性能，可采用挤出包覆工艺或挤出缠绕工艺，使用时通常熔体温度以170℃～240℃设定。
a.挤出机预热的时间和温度：1区=150℃；2区=160℃；其他区=180℃～200℃；预热4小时以上。
b.挤出机生产时温度调整；1区=170℃；2区=180℃；3区～4区=200℃～220℃；其他区=180～200℃。
c.生产中断1小时以上，应将挤出机温度降至预热时的温度，以防过热包死螺杆并造成机中存料老化和设备受损。
d.生产中断时挤出机中的料可能会过热熔融（“流水”）,将余料即时排净。再开机时按2调温开机。
e.应把挤出机名区温度精度控制在±3℃内，各加热区的冷却要有效。
f.产品最高烘干温度70℃，如存放时间较长，使用时最好采用热风烘干，烘干条件为70℃/1h。
j.以上温度参数为建议值，实际中请根据现场和设备情况调整至合适的工艺参数。
运输存储：
a.防潮、防油污、防酸碱、防暴晒、注意明火。
b.保证密闭，在常温＜35℃，相对湿度＜75%的环境下存储。
c.保质期限12个月。
鲁公网安备 37052102000191号
