油气管道粘弹体缠绕防腐技术要求

粘弹体防腐缠绕技术是油气管道焊口补口、弯头、三通、法兰等异形构件防腐的核心工艺，凭借冷流自修复、无需底漆、可带微锈施工、密封性能优异等特点，广泛应用于长输油气、城市燃气管网埋地防腐工程。为保障油气管道长期安全运行，规避介质渗透、点蚀、防腐层失效等问题。施工全过程需严格遵循标准化技术要求。

一、基面处理技术要求

施工前需对管道防腐基面进行标准化处理，彻底清除管壁油污、泥土、松散氧化皮、焊渣及尖锐毛刺。基面除锈等级需达到St2-St3级，允许保留紧密附着的锈蚀层与轻微潮湿基面，这也是粘弹体工艺区别于其他防腐工艺的核心优势。针对焊缝凸起、管道坑洼、法兰缝隙等缺陷位置，必须提前打磨圆滑，避免施工后出现架空、空鼓问题，若表面潮湿，需先使用底漆或表面处理剂进行置换处理，为粘弹体材料贴合密封奠定基础。

二、缝隙填充预处理要求

油气管道异形构件缝隙多、结构复杂，缠绕前必须使用粘弹体防腐膏进行填充找平。重点填充法兰螺栓间隙、焊缝凹陷、管道拼接缝隙、三通死角等部位，将膏体揉捏压实、填满夯实，杜绝空腔、缝隙残留。填充后基面平整顺滑，无明显凹凸缺陷，可有效阻断腐蚀介质渗透通道，避免局部优先腐蚀，保障后续缠绕层密封完整性。

三、粘弹体带缠绕施工要求

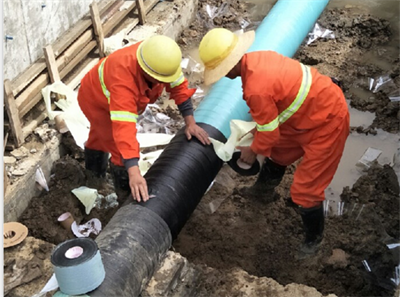

粘弹体胶带缠绕需保持匀速、轻张力施工，严禁大力拉伸胶带，防止破坏材料冷流自愈性能。采用螺旋缠绕工艺，层间搭接宽度不小于50%，管道首尾环向搭接长度不低于100mm，多层缠绕时上下搭接缝相互错开，禁止缝隙重合。每缠绕一圈需配套橡胶压辊全面滚压排气，确保厚度均匀、胶带与基面、层间紧密贴合，无气泡、无空鼓、无褶皱翘边。异形管件需放缓施工速度，分层补强缠绕，保证边角、死角完全包覆。

四、外护层施工要求

粘弹体本体抗机械损伤能力较弱，内层防腐缠绕完成后，必须及时缠绕聚乙烯外护带或聚丙烯增强纤维胶带进行机械防护。外护带缠绕松紧适度、包覆完整，搭接均匀、无漏包、无破损，能够有效抵御土壤挤压、回填硬物划伤、外力冲击，锁住内层粘弹体材料，防止高温流淌、老化失效，提升整体防腐体系的机械稳定性。外保护带应与粘弹体层相容，完全覆盖粘弹体层，且两端需超出粘弹体边缘至少50mm，搭接在原有防腐层或钢管表面，形成完整的机械防护壳。

五、成品验收与环境施工要求

施工完成后进行全面外观检查，防腐层整体平整连续、贴合牢固，无翘边、破损、空鼓等缺陷。使用测厚仪检测，总厚度需符合设计要求。同时开展电火花检漏检测，全程无击穿火花即为合格，漏点部位需彻底铲除返工。施工环境温度宜控制在-10℃～40℃，雨雪、大风恶劣天气禁止露天作业。完工静置24小时后二次复查，确认无脱粘、翘边问题后方可回填覆土。

综上，油气管道粘弹体防腐施工需严格把控基面处理、缝隙填充、缠绕工艺、外护包覆、成品验收全流程技术要点，充分发挥材料自修复、高密封的性能优势，有效保障油气管道异形部位的长效防腐效果，降低管道腐蚀泄漏风险。
