已内衬粘弹体防腐胶带,外加压敏胶型热收缩带形成复合型管道补口防腐蚀保护结构。其内层为粘弹体防腐胶带,主要起防腐作用,但其本身的机械强度低,为了提高防腐层整体的机械强度,并保护粘弹体胶带,在外面包覆压敏胶型热收缩带,组成紧密的防腐蚀保护系统。具体施工方法及要求如下:
管体表面处理:在温度和空气湿度均达到施工要求的条件下,用机械除锈设备(电动角磨机)清除管体表面浮锈,除锈等级达到ST2。除锈后,采用热吹风机对管体表面进行干燥处理。

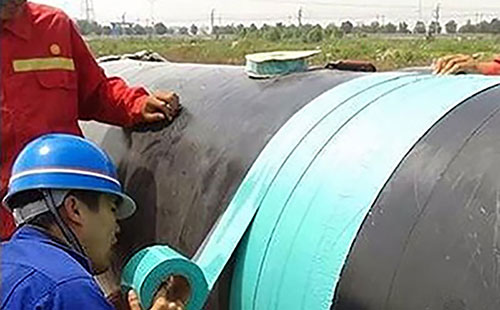

缠绕粘弹体防腐胶带:将粘弹体防腐胶带有黏性的一面缠绕在基体上,不要用力保持空气流通,轻轻按压胶带时紧密地缠绕在基体表面。重叠缠绕:防腐胶带缠绕时重叠10mm、管道预制涂层重叠50mm、焊缝处至少重叠30mm。在施工之前不要剥离粘弹体防腐胶带上的隔离膜或隔离纸,在管道上边缠绕边剥离。第一圈垂直缠绕管道一周,之后连续不断的进行螺旋缠绕,结束的时候也要垂直缠绕管道一周。
安装压敏胶型热收缩带:打开压敏胶型热收缩带,撕开防粘膜约300mm长度,胶层朝下粘贴在内层粘弹体防腐胶带表面上,然后环形包覆,另一端也撕开防粘膜300mm长度,胶层朝下沿划线标注搭接处粘贴在压敏胶型热收缩带的基材上。再将防粘膜从压敏胶型热收缩带与粘弹体防腐胶带表面的缝隙中拉出;安装固定片:把固定片的胶层适当烘烤后,沿搭接缝的周向均匀搭接放置,用加热器加热固定片与基材之间的空隙处,用手(戴手套)或压平辊轮捻压固定片使其粘接在基材上。如有局部地方没有粘住,可继续加热,再用手或压平辊轮挤压粘住;加热收缩压敏胶带:用加热器从横向中间位置沿环向均匀加热,使中央部位先收缩,然后两侧均匀加热收缩。收缩过程中应尽量避免气泡的产生,如生产气泡,应用压平辊轮捻压推平。烘烤收缩完后的压敏胶型热收缩带两侧压敏胶均匀溢出,溢胶宽度约5mm;
压敏胶型热收缩带的密封保护:用胶条贴在固定片左右两侧位置,用加热器加热使其处于熔融状态,再用漆刀刮平。这样一套完整的粘弹体防腐胶带与压敏胶型热收缩带补口施工就结束了。
