首页 > 防腐材料 > 3PE防腐热熔胶

3PE防腐热熔胶

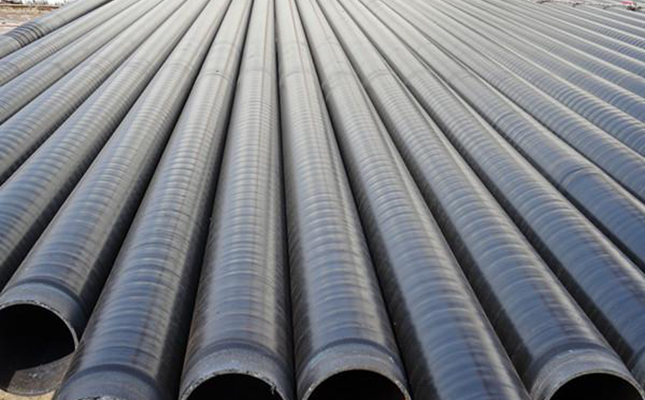

  3PE防腐热熔胶,又名:共聚物底胶,共聚聚烯烃底胶,聚乙烯防腐层胶粘剂。是目前国内外选用聚乙烯塑料对埋地输油、输气、给排水钢质管道进行外壁三层结构聚乙烯防腐层的中间胶粘剂,也可用来二层结构聚乙烯防腐层做底胶,及其他用途钢材聚乙烯涂层结构中增加附着力。
  我公司依据GB/T 23257标准要求生产的共聚聚烯烃底胶,系马来酸酐接枝聚烯烃共聚物,为2006年国内新技术工艺。共聚物底胶性能优异、质量稳定,与多种塑料树脂及环氧粉末匹配,不分层。
  共聚聚烯烃底胶自投放市场近二十年来,深得广大用户好评,并为多项优质工程奠定下坚实的基础。成为钢质管道3PE防腐热熔胶专业厂家。

产品性能

项目名称

单 位

标准值

实测值

密度

g/cm³

0.92~0.95

0.93

熔体指数(190℃,2.16kg)

g/10min

≥0.7

2.25

维卡软化点

≥90

109

脆化温度

≤-50

<-50

拉伸强度

MPa

≥17

26

断裂伸长率

%

≥600

780

体积电阻率

Ω·m

≥1.0×1013

4.2×1013

电气强度

Mv/m

≥25

32

剥离强度

25℃

N/cm

≥100

≥155

50℃

N/cm

≥70

≥155

供货信息

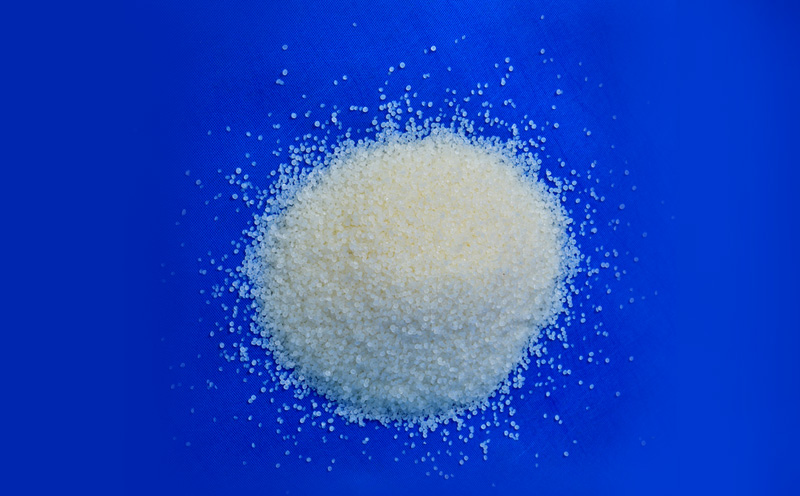

a.外观:光亮透明、均匀颗粒状
b.包装:纸塑复合防潮袋
c.净重:25kg/袋,可按用户需求进行

产品特点:

a.高的粘接强度
b.良好的物理机械性能和电绝缘、抗蠕变性能
c.热塑性与其它塑料相兼容,易加工
d.使用中不开叉、不断带、不粘膜、成型快

使用方法:

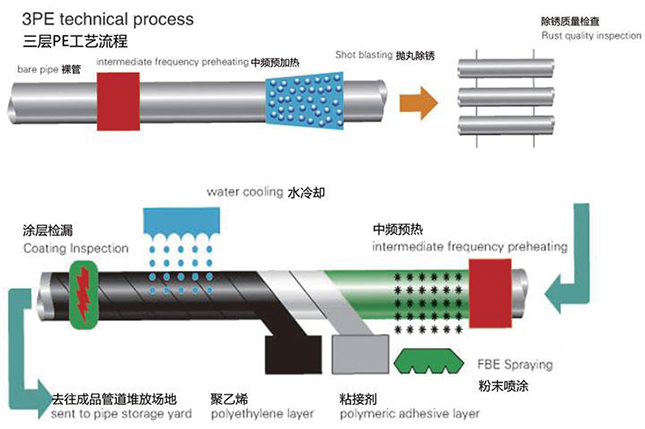

1、产品适用于二层 、三层结构聚乙烯防腐的挤出缠绕工艺和挤出包覆工艺。
2、产品挤出加工推荐参数:
温度:加料段150℃~170℃;机头190℃~200℃;压缩段170℃~180℃;适配器200℃~230℃;均化段180℃~200℃;口模190℃~230℃。
挤出机螺杆转速:应根据挤出机的螺杆结构、螺杆长径比、口模系数、熔膜延伸长度(口模与钢管距离)、配套设备、加工速度等条件设定和调整。
3、产品用于二层结构防腐时,推荐钢管加热温度在200℃~230℃间调整。
4、产品用于三层结构防腐时,钢管加热温度应根据配套环氧粉末的凝胶化时间确定。推荐钢管加热温度在150℃~200℃间调整。

运输贮存:

1、防潮、防油污、防酸碱。
2、在运输或存储中要掩盖,防阳光暴晒。
3、应在阴凉,温度5~30℃,相对湿度<75%的库房中存放,并远离热源与明火。
4、保质期限12个月。



版权所有:山东全民塑胶有限公司
号:鲁ICP备09078405号-7
鲁公网安备 37052102000191号
网站建设:东营远见网络
